Ketika survei geolistrik dilakukan, alat tidak secara langsung menampilkan informasi seperti “di kedalaman 60 meter terdapat air tanah”. Data yang diperoleh terlebih dahulu berupa respons kelistrikan dari material di bawah permukaan. Salah satu parameter penting yang digunakan untuk membaca kondisi tersebut adalah resistivitas tanah.
Setiap jenis tanah dan batuan dapat memberikan respons kelistrikan yang berbeda. Kandungan air, porositas, mineral lempung, hingga kadar zat terlarut di dalam air pori ikut memengaruhi nilai resistivitas tanah. Karena itu, memahami resistivitas menjadi dasar penting sebelum membaca hasil survei geolistrik.
Artikel ini membahas resistivitas tanah adalah apa, faktor yang memengaruhinya, cara pengukurannya dalam metode geolistrik, kisaran nilainya, serta bagaimana data tersebut digunakan untuk membantu menginterpretasikan kondisi bawah permukaan.
Jika ingin memahami konsep dasarnya terlebih dahulu, baca juga pembahasan geolistrik adalah metode ilmiah untuk mengetahui lapisan tanah dan air tanah agar hubungan antara arus listrik, resistivitas, dan kondisi bawah permukaan lebih mudah dipahami.
Ringkasan Singkat:
- Resistivitas tanah adalah ukuran kemampuan material tanah atau batuan dalam menghambat aliran arus listrik.
- Nilainya dinyatakan dalam satuan ohm-meter (Ωm).
- Kandungan air, porositas, lempung, salinitas, dan jenis batuan dapat memengaruhi nilai resistivitas.
- Dalam geolistrik, data resistivitas membantu menginterpretasikan lapisan tanah, batuan, zona jenuh air, dan kondisi geologi bawah permukaan.
Apa Itu Resistivitas Tanah?
Resistivitas tanah adalah ukuran kemampuan tanah atau material bawah permukaan dalam menghambat aliran arus listrik. Semakin tinggi resistivitasnya, semakin sulit material tersebut menghantarkan listrik. Sebaliknya, resistivitas rendah menunjukkan material relatif lebih mudah menghantarkan arus listrik.
Resistivitas juga sering disebut sebagai tahanan jenis tanah. Dalam geofisika, parameter ini biasanya dilambangkan dengan simbol rho (ρ) dan dinyatakan dalam satuan ohm-meter atau Ωm.
Konsep tersebut penting karena kondisi bawah permukaan tidak mempunyai karakter kelistrikan yang seragam. Pasir basah, lempung, batuan kompak, batuan lapuk, dan material yang memiliki rekahan berisi air dapat menghasilkan respons berbeda.
Menurut U.S. Environmental Protection Agency (EPA), resistivitas merupakan kebalikan dari konduktivitas. Resistivitas menunjukkan hambatan terhadap aliran listrik, sedangkan konduktivitas menunjukkan kemampuan material menghantarkan listrik.
Perbedaan inilah yang dimanfaatkan dalam metode geolistrik untuk memperoleh gambaran mengenai variasi material di bawah permukaan.
Mengapa Resistivitas Tanah Penting dalam Geolistrik?
Dalam survei geolistrik, resistivitas tanah menjadi salah satu parameter utama untuk mengenali perubahan sifat kelistrikan bawah permukaan. Metode ini bekerja dengan mengalirkan arus listrik melalui elektroda yang terhubung dengan tanah, kemudian mengukur beda potensial yang muncul.
Data tersebut selanjutnya digunakan untuk menghitung resistivitas semu atau apparent resistivity. Nilainya belum otomatis menunjukkan jenis material tertentu karena hasil pengukuran masih dipengaruhi konfigurasi elektroda dan kondisi bawah permukaan.
Setelah melalui pengolahan dan pemodelan, distribusi nilai resistivitas tanah dapat membantu memberikan gambaran mengenai perubahan lapisan secara vertikal maupun lateral.
Sebagai contoh, zona dengan resistivitas rendah mungkin berkaitan dengan material yang memiliki kandungan air tinggi. Namun, kondisi yang sama juga dapat muncul pada lapisan lempung atau air dengan kandungan mineral terlarut tinggi.
Karena itu, interpretasi geolistrik tidak cukup hanya melihat apakah angka resistivitas rendah atau tinggi.
Faktor yang Memengaruhi Nilai Resistivitas Tanah
Nilai resistivitas tanah tidak hanya ditentukan oleh jenis tanah atau batuan. Banyak faktor fisik dan kimia yang dapat mengubah kemampuan material bawah permukaan dalam menghantarkan listrik.
Beberapa faktor penting meliputi kandungan air, porositas, mineral penyusun, salinitas air pori, ukuran butir, dan kondisi geologi setempat. EPA juga mencatat bahwa porositas, kandungan air, komposisi mineral, salinitas air pori, dan distribusi ukuran butir perlu dipertimbangkan ketika menginterpretasikan resistivitas.
-
Kandungan Air
Air yang mengisi pori dan rekahan mempunyai pengaruh besar terhadap resistivitas tanah. Pada banyak kondisi bawah permukaan, arus listrik lebih mudah mengalir melalui fluida yang berada di ruang pori dibandingkan melalui butiran mineral pembentuk batuan.
Tanah atau batuan yang kering biasanya memiliki resistivitas lebih tinggi dibandingkan material sejenis yang jenuh air. Namun, keberadaan air saja belum cukup untuk menyimpulkan bahwa suatu lapisan merupakan akuifer produktif.
Kondisi air di dalam pori tanah juga sangat memengaruhi hasil pengukuran resistivitas. Berdasarkan kajian U.S. Geological Survey (USGS), resistivitas tanah dapat dipengaruhi oleh komposisi material, kedalaman muka air tanah, kadar kelembapan, serta konduktivitas air di dalam akuifer.
-
Porositas dan Rekahan
Porositas menunjukkan seberapa besar ruang kosong yang terdapat dalam suatu material. Jika pori saling terhubung dan terisi air, kemampuan material menghantarkan arus dapat meningkat sehingga tahanan jenis tanah cenderung berubah.
Rekahan pada batuan juga penting. Batuan kompak dapat mempunyai resistivitas tinggi, tetapi ketika memiliki banyak rekahan yang terisi air, respons kelistrikannya dapat berbeda.
-
Kandungan Lempung
Lempung merupakan salah satu faktor yang perlu diperhatikan dalam interpretasi resistivitas tanah. Material berbutir halus seperti lempung cenderung dapat menghasilkan resistivitas rendah.
Inilah salah satu alasan zona resistivitas rendah tidak boleh langsung dianggap sebagai keberadaan air tanah.
Lapisan lempung jenuh dan lapisan pasir yang mengandung air, misalnya, dapat memiliki rentang resistivitas yang saling tumpang tindih.
-
Salinitas Air Pori
Air tanah membawa ion dan mineral terlarut. Semakin tinggi konsentrasi zat terlarut tertentu, konduktivitas air dapat meningkat sehingga resistivitasnya menurun.
EPA menjelaskan bahwa konduktivitas air tanah sangat dipengaruhi total zat terlarut dan kimia air tanah.
Akibatnya, dua lapisan dengan kandungan air yang relatif sama belum tentu menghasilkan nilai resistivitas tanah yang sama apabila karakter air di dalam porinya berbeda.
Berapa Nilai Resistivitas Tanah?
Tidak ada satu angka resistivitas tanah yang berlaku untuk seluruh lokasi. Nilainya dapat berubah sangat lebar karena karakter material, tingkat kejenuhan, mineralogi, dan kondisi air pori berbeda.

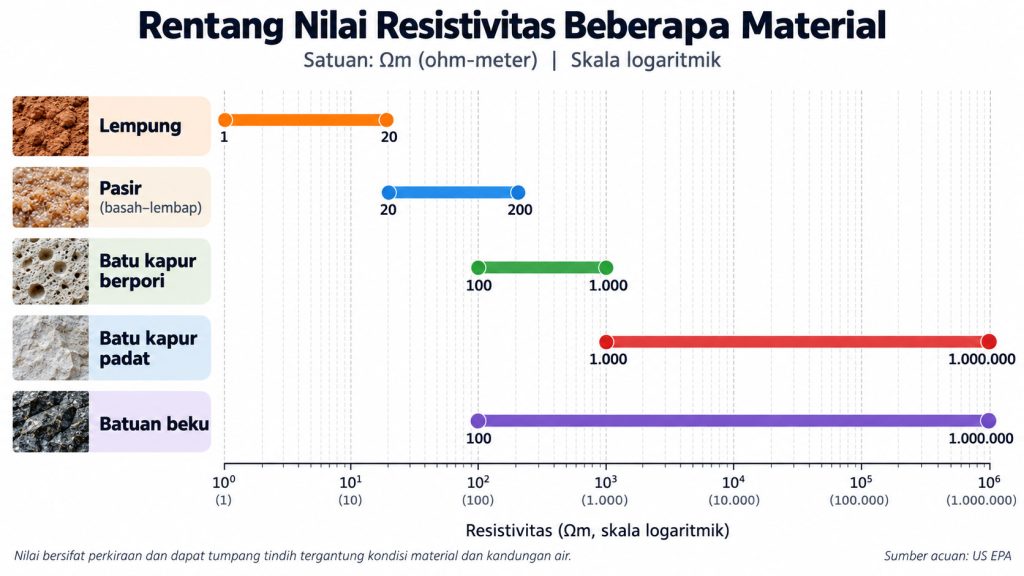

Sebagai gambaran umum, EPA mencantumkan beberapa rentang resistivitas material bumi sebagai berikut:
| Material | Kisaran Resistivitas |
|---|---|
| Lempung (clay) | 1–20 Ωm |
| Pasir basah hingga lembap | 20–200 Ωm |
| Serpih (shale) | 1–500 Ωm |
| Batu kapur berpori | 100–1.000 Ωm |
| Batu kapur padat | 1.000–1.000.000 Ωm |
| Batuan metamorf | 50–1.000.000 Ωm |
| Batuan beku | 100–1.000.000 Ωm |
Tabel tersebut sebaiknya digunakan sebagai referensi umum, bukan tabel penentu jenis lapisan secara mutlak.
Sebagai referensi, U.S. Environmental Protection Agency (EPA) mencatat bahwa material bumi memiliki rentang resistivitas yang sangat lebar. Lempung dapat berada sekitar 1–20 Ωm, sedangkan pasir basah hingga lembap umumnya berada pada kisaran 20–200 Ωm, sehingga interpretasi tetap perlu mempertimbangkan kondisi geologi setempat.
Rentang resistivitas tanah antar material dapat saling tumpang tindih. Pasir yang sangat basah, misalnya, bisa memberikan nilai berbeda dari pasir kering. Batuan yang sama juga dapat menunjukkan nilai berbeda ketika mengalami pelapukan atau memiliki rekahan berisi air.
Oleh sebab itu, interpreter perlu menghubungkan data resistivitas dengan kondisi geologi lokal.

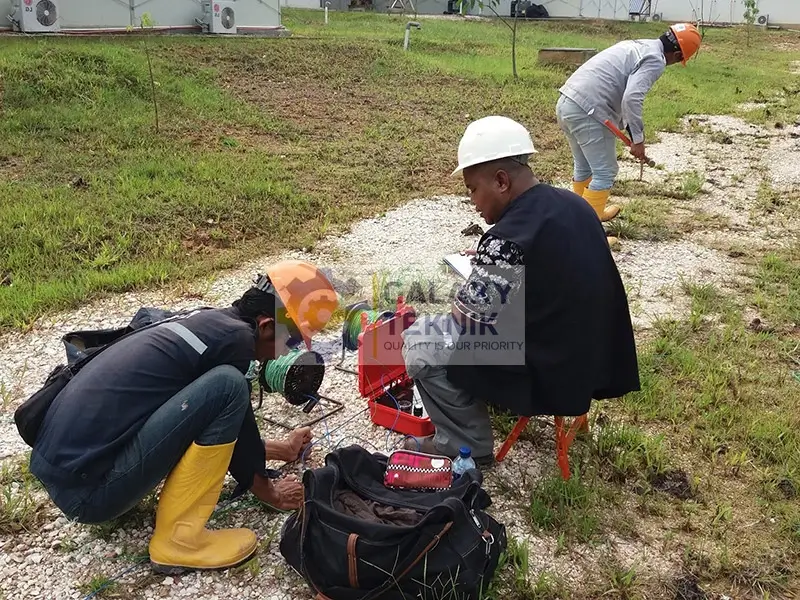

Bagaimana Resistivitas Tanah Diukur?
Pengukuran resistivitas tanah dalam survei geolistrik umumnya dilakukan menggunakan elektroda yang dipasang pada permukaan tanah.
Pada pengukuran resistivitas, dua elektroda digunakan untuk menginjeksikan arus listrik ke bawah permukaan, sedangkan dua elektroda lainnya digunakan untuk mengukur beda potensial. Hubungan arus dan tegangan tersebut mengikuti prinsip Hukum Ohm.
Dalam metode geolistrik, pengukuran dilakukan dengan menginjeksikan arus listrik ke bawah permukaan dan mengukur beda potensial melalui elektroda. Prinsip ini juga dijelaskan oleh U.S. Environmental Protection Agency (EPA), yang menyebutkan bahwa metode resistivitas listrik digunakan untuk mendeteksi variasi sifat kelistrikan material bawah permukaan secara lateral maupun vertikal.
Namun, angka hambatan listrik yang terbaca alat belum langsung menjadi nilai resistivitas sebenarnya.
Konfigurasi dan jarak antar elektroda perlu diperhitungkan melalui faktor geometri sehingga diperoleh resistivitas semu. Data lapangan kemudian dapat diproses menggunakan pemodelan atau inversi untuk memperkirakan distribusi resistivitas bawah permukaan.
Beberapa konfigurasi elektroda yang dikenal dalam survei resistivitas antara lain Schlumberger, Wenner, dipole-dipole, dan gradient. Pemilihannya bergantung pada tujuan survei, target kedalaman, serta karakter perubahan bawah permukaan yang ingin dipetakan.
Hubungan Resistivitas Tanah dengan Air Tanah
Salah satu penggunaan metode geolistrik adalah membantu investigasi air tanah. Alasannya, resistivitas tanah cukup sensitif terhadap keberadaan fluida di dalam pori maupun rekahan batuan.
Material penyusun tanah dan batuan pada umumnya relatif resistif. Dalam banyak kondisi bawah permukaan dangkal, aliran listrik justru banyak berlangsung melalui air yang mengisi ruang pori.
Karena itu, perubahan kejenuhan air dapat memengaruhi resistivitas.
Akan tetapi, terdapat satu prinsip penting:
Resistivitas rendah tidak selalu berarti terdapat akuifer yang bagus.
Lempung juga dapat menghasilkan nilai resistivitas tanah rendah. Demikian pula air dengan kandungan zat terlarut tinggi. Sebaliknya, beberapa jenis batuan pembawa air dapat memiliki resistivitas yang relatif lebih tinggi tergantung porositas, rekahan, dan karakter airnya.
Itulah sebabnya pencarian air tanah menggunakan geolistrik membutuhkan interpretasi, bukan sekadar mencari warna tertentu pada penampang hasil pengukuran.
Bagaimana Membaca Hasil Resistivitas Geolistrik?
Hasil survei dapat ditampilkan sebagai kurva sounding, penampang dua dimensi, maupun model resistivitas bawah permukaan tergantung metode pengukuran dan pengolahannya.
Pada penampang resistivitas, perbedaan nilai biasanya divisualisasikan menggunakan gradasi warna. Warna tersebut mempermudah pembaca melihat zona resistivitas rendah, sedang, dan tinggi.
Namun, warna bukan identitas geologi.
Interpretasi resistivitas tanah sebaiknya mempertimbangkan beberapa informasi secara bersamaan, seperti posisi dan kedalaman anomali, pola kontinuitas lapisan, geologi regional, litologi setempat, data sumur sekitar, serta tujuan survei.
EPA juga menekankan adanya masalah equivalence dalam metode resistivitas: struktur bawah permukaan yang berbeda dapat menghasilkan respons data yang serupa. Karena itu, pemodelan dan informasi pendukung diperlukan agar interpretasi geologi lebih masuk akal.
Apakah Nilai Resistivitas Bisa Menentukan Jenis Tanah Secara Pasti?
Tidak. Nilai resistivitas tanah sebaiknya tidak digunakan sendirian untuk memastikan jenis tanah, batuan, atau keberadaan air tanah.
Misalnya, hasil pengukuran menunjukkan zona 20 Ωm. Angka tersebut belum cukup untuk mengatakan bahwa lapisan tersebut pasti pasir jenuh air atau pasti lempung.
Mengapa?
Karena berbagai material dapat mempunyai tahanan jenis tanah yang tumpang tindih. Kondisi kejenuhan, porositas, kandungan lempung, salinitas, hingga tingkat pelapukan juga memengaruhi hasil pengukuran.
USGS menjelaskan bahwa resistivitas dan konduktivitas batuan dapat dipengaruhi oleh porositas, permeabilitas, kandungan lempung, serta konsentrasi zat terlarut dalam air yang terdapat di dalam batuan.
Dengan demikian, interpretasi terbaik berasal dari kombinasi data geofisika dan informasi geologi atau hidrogeologi yang tersedia.
Peran Resistivitas Tanah dalam Menentukan Titik Sumur Bor
Dalam perencanaan sumur bor, data resistivitas tanah dapat digunakan untuk membantu mengenali zona bawah permukaan yang memiliki karakter berbeda dari lapisan di sekitarnya.
Interpreter kemudian mengevaluasi apakah anomali tersebut secara geologi berpotensi berkaitan dengan lapisan pembawa air, misalnya sedimen berpori atau zona batuan yang mengalami pelapukan dan rekahan. Dari proses tersebut dapat disusun perkiraan mengenai posisi horizontal dan kedalaman zona target.
Meski demikian, survei geolistrik bukan alat yang dapat menjamin debit air tertentu sebelum pengeboran dilakukan. Resistivitas tanah memberikan informasi tidak langsung berdasarkan sifat kelistrikan bawah permukaan.
Hasil akhirnya tetap perlu dikorelasikan dengan kondisi hidrogeologi, informasi sumur sekitar, kondisi geomorfologi, dan bila tersedia, data pengeboran. Pendekatan seperti ini membuat data geolistrik lebih berguna sebagai dasar teknis untuk mengurangi ketidakpastian sebelum menentukan lokasi pengeboran.
Jika hasil pengukuran perlu digunakan sebagai dasar untuk menentukan titik pengeboran yang lebih terarah, Anda dapat mempertimbangkan jasa geolistrik untuk membantu memetakan kondisi bawah permukaan dan mengidentifikasi zona yang berpotensi menyimpan air tanah.
Pertanyaan yang Sering Ditanyakan
Apa yang dimaksud dengan resistivitas tanah?
Resistivitas tanah adalah ukuran kemampuan tanah atau batuan dalam menghambat aliran arus listrik. Nilai ini biasanya dinyatakan dalam ohm-meter (Ωm) dan digunakan dalam metode geolistrik untuk membantu membaca variasi kondisi bawah permukaan.
Apa hubungan resistivitas tanah dengan geolistrik?
Dalam survei geolistrik, resistivitas tanah digunakan untuk membedakan karakter material di bawah permukaan berdasarkan sifat kelistrikannya. Perbedaan nilai resistivitas dapat membantu mengidentifikasi perubahan lapisan tanah, batuan, zona jenuh air, atau struktur geologi tertentu.
Tidak. Resistivitas rendah memang dapat berkaitan dengan material yang mengandung air, tetapi lapisan lempung dan air dengan kandungan mineral terlarut tinggi juga dapat menghasilkan nilai resistivitas rendah. Karena itu, hasil pengukuran perlu diinterpretasikan bersama kondisi geologi setempat.
Berapa nilai resistivitas tanah yang mengandung air?
Tidak ada satu nilai pasti yang berlaku untuk semua lokasi. Nilai resistivitas tanah yang mengandung air dapat berbeda tergantung jenis material, porositas, kandungan lempung, salinitas air, dan tingkat kejenuhan. Interpretasi sebaiknya tidak hanya berdasarkan satu angka.
Apa satuan yang digunakan untuk resistivitas tanah?
Satuan resistivitas tanah adalah ohm-meter atau Ωm. Satuan ini menunjukkan besarnya hambatan jenis suatu material terhadap aliran arus listrik.
Faktor apa saja yang memengaruhi nilai resistivitas tanah?
Beberapa faktor utama meliputi kandungan air, porositas, rekahan batuan, kandungan lempung, jenis mineral, salinitas air pori, dan kondisi geologi. Faktor-faktor tersebut dapat membuat material yang sama memiliki nilai resistivitas berbeda di lokasi yang berbeda.
Apakah geolistrik bisa menentukan titik sumur bor?
Geolistrik dapat membantu memperkirakan zona bawah permukaan yang berpotensi berkaitan dengan lapisan pembawa air. Namun, hasilnya tetap berupa interpretasi geofisika dan tidak dapat menjamin debit air secara pasti sebelum pengeboran dilakukan.
Mengapa hasil resistivitas perlu diinterpretasikan oleh tenaga berpengalaman?
Karena nilai resistivitas antar material dapat saling tumpang tindih. Tenaga yang berpengalaman akan mempertimbangkan pola data, kondisi geologi, hidrogeologi, kedalaman target, dan informasi pendukung lainnya agar interpretasi lebih akurat.
Kesimpulan
Resistivitas tanah adalah pilihan terbaik untuk memahami perbedaan sifat kelistrikan material bawah permukaan melalui metode geolistrik.
Dengan manfaat seperti membantu mengenali perubahan lapisan bawah permukaan, mengidentifikasi zona yang berpotensi jenuh air, dan mendukung interpretasi kondisi geologi, jika ingin hasil maksimal, pastikan untuk tidak membaca nilai resistivitas tanah secara tunggal, tetapi menghubungkannya dengan kondisi geologi, hidrogeologi, serta data pendukung di lokasi survei.
