Pelaksanaan Sondir (CPT) di Lapangan
PT. Galaxy Teknik Indonesia melayani pelaksanaan Sondir atau Cone Penetration Test (CPT) untuk memperoleh data respons penetrasi tanah terhadap kedalaman sebagai bagian dari investigasi geoteknik pada lokasi proyek.
Pengujian dilakukan dengan menekan konus secara statis ke dalam tanah dan melakukan pembacaan parameter penetrasi pada interval kedalaman sesuai metode pengujian. Data hasil sondir selanjutnya dapat digunakan untuk membantu mengidentifikasi perubahan kondisi lapisan tanah dan sebagai salah satu dasar analisis geoteknik.
Mengetahui Respons Lapisan Tanah terhadap Kedalaman
Kondisi tanah di bawah permukaan dapat berubah pada kedalaman yang berbeda meskipun dari permukaan terlihat relatif seragam. Pelaksanaan Sondir CPT membantu memperoleh profil respons tanah secara vertikal melalui pengukuran tahanan saat konus ditekan ke dalam tanah.
Pada sondir mekanis, pembacaan dapat digunakan untuk memperoleh parameter seperti tahanan konus serta hambatan lekat sesuai jenis alat dan metode yang digunakan. Perubahan nilai terhadap kedalaman kemudian membantu menunjukkan adanya perubahan karakter lapisan yang perlu dievaluasi lebih lanjut.
Hasil sondir merupakan data pengujian penetrasi dan bukan pengamatan visual tanah secara langsung. Karena itu, pada pekerjaan tertentu hasilnya dapat dikorelasikan dengan boring, SPT, maupun pengujian laboratorium untuk memperoleh gambaran kondisi bawah permukaan yang lebih lengkap.

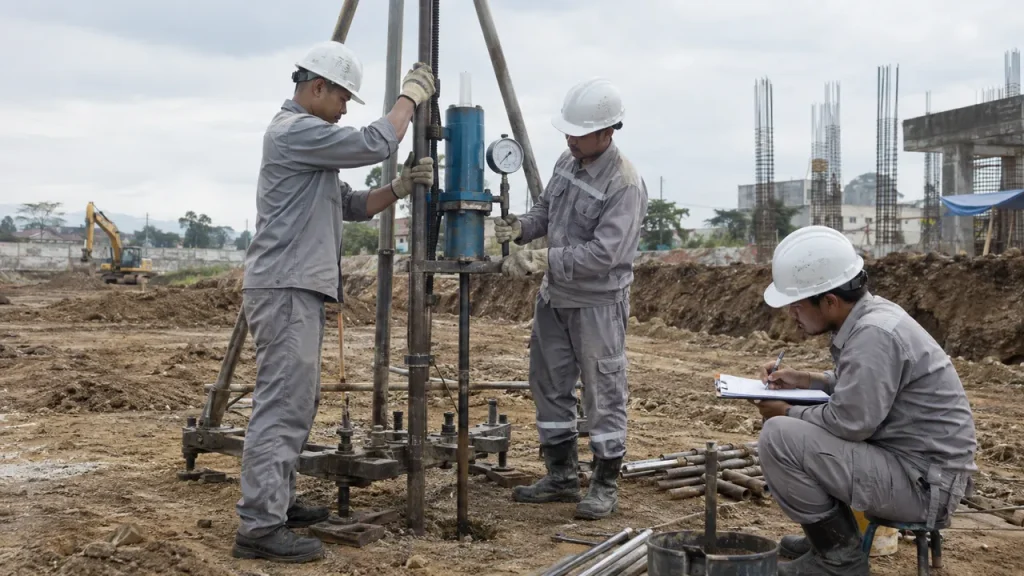

Proses Pelaksanaan Sondir (CPT) di Lapangan
Pengujian dilaksanakan pada titik yang telah ditentukan dalam rencana investigasi tanah dengan memperhatikan kondisi permukaan, ruang kerja alat, dan keamanan lokasi.
Penentuan & Pemeriksaan Titik Sondir
Posisi pengujian diperiksa berdasarkan layout atau rencana titik investigasi. Kondisi permukaan, akses alat, utilitas yang diketahui, serta ruang kerja di sekitar titik turut diperhatikan sebelum setup dilakukan.
Setup & Stabilisasi Peralatan
Peralatan sondir diposisikan pada permukaan yang stabil dan sistem reaksi atau anchoring dipersiapkan agar gaya penetrasi dapat diberikan secara terkendali selama pengujian.
Penetrasi Konus ke Dalam Tanah
Konus dan batang sondir ditekan secara vertikal ke dalam tanah secara bertahap. Penambahan batang dilakukan seiring bertambahnya kedalaman penetrasi.
Pembacaan & Pencatatan Data
Nilai hasil pembacaan alat dicatat terhadap kedalaman sesuai interval pengujian sehingga perubahan tahanan penetrasi dapat ditelusuri sepanjang profil tanah.
Terminasi & Pemeriksaan Hasil
Pengujian dihentikan berdasarkan target investigasi, kondisi penetrasi, kemampuan peralatan, maupun kriteria terminasi yang digunakan. Catatan lapangan kemudian diperiksa sebelum pekerjaan pada titik tersebut dinyatakan selesai.
Data yang Diperoleh dari Pengujian Sondir
Hasil Sondir CPT berupa profil parameter penetrasi terhadap kedalaman. Data tersebut dapat digunakan untuk melihat perubahan respons tanah dan selanjutnya dianalisis atau dikorelasikan dengan informasi geoteknik lainnya.
Tahanan Konus
Menunjukkan respons tanah terhadap penetrasi pada ujung konus dan menjadi salah satu parameter utama dalam profil hasil sondir.
Hambatan Lekat
Data gesekan pada bagian selubung dapat digunakan bersama tahanan konus sebagai informasi tambahan dalam mengevaluasi perubahan respons tanah.
Kedalaman Penetrasi
Setiap hasil pembacaan dikaitkan dengan kedalaman sehingga perubahan parameter dapat ditampilkan sebagai profil vertikal kondisi tanah.
Profil Perubahan Respons Tanah
Perubahan nilai penetrasi terhadap kedalaman dapat membantu menunjukkan perbedaan karakter lapisan untuk kemudian diinterpretasikan pada tahap analisis.
Catatan Kondisi Pengujian
Kondisi titik, kedalaman akhir, hambatan selama penetrasi, serta kejadian lapangan yang relevan dicatat untuk membantu evaluasi hasil.
Pelaksanaan uji penetrasi tanah dengan alat sondir di Indonesia memiliki acuan standar nasional untuk membantu menjaga konsistensi metode pengujian dan pencatatan data. Informasi standar tersebut dapat dipelajari melalui SNI 2827:2008 tentang cara uji penetrasi lapangan dengan alat sondir dari Badan Standardisasi Nasional.
Data Lapangan Pelaksanaan Sondir
| Data Pengujian | Kegunaan |
|---|---|
| Posisi Titik Sondir | Mengidentifikasi lokasi pengujian terhadap layout proyek. |
| Kedalaman | Menentukan posisi vertikal setiap hasil pembacaan. |
| Tahanan Konus | Menunjukkan respons ujung konus terhadap tanah pada kedalaman pengujian. |
| Hambatan Lekat | Memberikan informasi tambahan mengenai respons gesekan selama pengujian. |
| Kedalaman Akhir & Catatan | Mendokumentasikan kondisi terminasi serta kejadian penting selama pengujian. |
*Parameter yang dicatat dan penyajiannya dapat menyesuaikan jenis peralatan, metode pengujian, kondisi tanah, serta kebutuhan investigasi proyek.
F.A.Q Pelaksanaan Sondir (CPT) di Lapangan
Apa yang dimaksud Sondir atau CPT?
Sondir merupakan pengujian penetrasi statis dengan menekan konus ke dalam tanah untuk memperoleh respons penetrasi terhadap kedalaman. Data tersebut digunakan sebagai salah satu informasi dalam investigasi geoteknik.
Data apa yang diperoleh dari pengujian sondir?
Data dapat meliputi kedalaman, tahanan konus, hambatan lekat, serta parameter turunan yang sesuai dengan jenis alat dan metode pengujian yang digunakan.
Apakah Sondir CPT mengambil sampel tanah?
Tidak pada pengujian sondir standar. Apabila dibutuhkan sampel untuk identifikasi atau pengujian laboratorium, pekerjaan dapat dilengkapi dengan boring dan metode pengambilan sampel yang sesuai.
Apa perbedaan Sondir CPT dan Boring Test?
Sondir mengukur respons penetrasi tanah terhadap kedalaman, sedangkan boring membuka lubang investigasi sehingga lapisan dapat dideskripsikan dan sampel tanah dapat diambil. Keduanya dapat digunakan secara saling melengkapi.
Berapa kedalaman yang dapat dicapai saat sondir?
Kedalaman akhir tidak dapat disamaratakan karena dipengaruhi target investigasi, kondisi tanah, kemampuan peralatan, serta kondisi penetrasi yang ditemukan pada setiap titik.
Apakah hasil sondir bisa langsung digunakan menentukan pondasi?
Hasil sondir merupakan salah satu data untuk analisis geoteknik. Evaluasi pondasi juga perlu mempertimbangkan jenis dan beban struktur, kondisi tanah, data investigasi lain apabila tersedia, serta kriteria desain proyek.
