Analisis Kondisi Lapisan Batuan Bawah Tanah
PT. Galaxy Teknik Indonesia melayani pengukuran dan pemetaan topografi lapangan untuk memperoleh data koordinat, elevasi, serta kondisi fisik area proyek berdasarkan hasil pengukuran langsung di lokasi.
Pekerjaan dilakukan menggunakan peralatan survey yang disesuaikan dengan kondisi medan dan kebutuhan proyek untuk merekam titik kontrol, permukaan tanah, jalan, bangunan, drainase, batas fisik, struktur, serta perubahan elevasi yang diperlukan dalam proses pemetaan.
Pengukuran Kondisi Eksisting Secara Langsung di Lapangan
Data topografi yang baik harus mampu menggambarkan kondisi aktual lokasi pada saat survey dilakukan. Karena itu, pengukuran tidak hanya berfokus pada koordinat horizontal, tetapi juga mencakup elevasi serta bentuk permukaan yang memengaruhi representasi terrain.
Titik pengukuran ditempatkan pada posisi yang mewakili perubahan medan dan objek penting di lapangan. Area datar, tepi jalan, saluran, puncak maupun kaki lereng, sudut bangunan, retaining wall, serta perubahan bentuk permukaan membutuhkan pola pengambilan titik yang berbeda.
Selain spot elevation, tim dapat mencatat breakline untuk mempertahankan bentuk terrain saat data diolah menjadi model permukaan. Dengan demikian, hasil pengukuran dapat digunakan sebagai dasar pembuatan kontur maupun peta topografi digital pada tahap berikutnya.

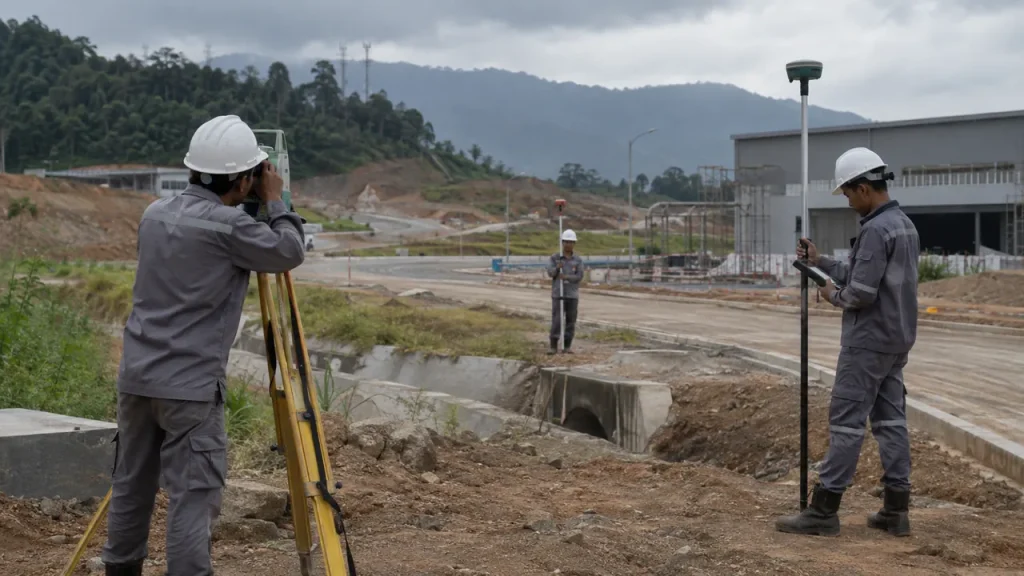

Proses Pengukuran & Pemetaan Lapangan
Pelaksanaan survey dilakukan secara bertahap untuk menjaga hubungan antara titik kontrol, koordinat, elevasi, serta detail situasi yang direkam selama pekerjaan.
Pengecekan Titik Kontrol Survey
Titik kontrol atau benchmark yang digunakan diperiksa sebelum pengukuran detail dilakukan agar posisi horizontal dan elevasi memiliki referensi yang jelas.
Setup & Orientasi Peralatan
Total Station, GNSS RTK, digital level, atau peralatan lain dipersiapkan sesuai metode yang telah direncanakan dan kondisi lokasi pekerjaan.
Pengukuran Detail Situasi
Objek seperti bangunan, jalan, pagar, drainase, saluran, struktur, tepi perkerasan, serta detail fisik lain yang termasuk ruang lingkup pekerjaan diukur dan diberi identifikasi lapangan.
Pengukuran Elevasi & Breakline
Spot elevation dan titik pada perubahan bentuk terrain dikumpulkan untuk membantu membentuk model permukaan, termasuk breakline pada tepi saluran, lereng, jalan, maupun perubahan elevasi yang signifikan.
Pemeriksaan & Backup Data Lapangan
Sebelum pekerjaan lapangan dinyatakan selesai, data diperiksa untuk melihat kemungkinan area yang belum tercakup, detail yang kurang, atau titik yang perlu dilakukan pengukuran ulang.
Objek yang Dapat Dicakup dalam Survey Topografi
Jenis objek yang diukur disesuaikan dengan tujuan proyek dan ruang lingkup pekerjaan. Tidak seluruh objek di lokasi harus direkam apabila tidak diperlukan untuk kebutuhan pemetaan.
Permukaan Tanah & Elevasi
Titik permukaan tanah direkam untuk menggambarkan perubahan ketinggian dan bentuk terrain pada area survey.
Jalan & Area Perkerasan
Tepi jalan, centerline apabila diperlukan, elevasi permukaan, bahu jalan, maupun area paving dapat dicatat sesuai kebutuhan pemetaan.
Bangunan & Struktur Eksisting
Sudut bangunan, struktur, retaining wall, pagar, dan objek konstruksi yang terlihat dapat direkam untuk melengkapi kondisi existing site.
Drainase & Saluran
Posisi tepi saluran, invert atau elevasi dasar apabila dapat diukur, serta struktur drainase dapat dimasukkan apabila dibutuhkan untuk perencanaan.
Perubahan Terrain & Breakline
Puncak lereng, kaki lereng, tepi timbunan, tepi galian, tanggul, dan perubahan bentuk permukaan lainnya dicatat untuk membantu pembentukan model terrain.
Pengukuran koordinat dan elevasi perlu menggunakan referensi posisi yang jelas agar hasil survey dapat digunakan secara konsisten dalam proses pemetaan dan pekerjaan lanjutan. Informasi mengenai referensi geospasial nasional dapat dipelajari melalui Sistem Referensi Geospasial Indonesia dari Badan Informasi Geospasial.
Data yang Dikumpulkan Saat Pengukuran Lapangan
| Data Lapangan | Fungsi |
|---|---|
| Titik Kontrol | Menjadi referensi posisi pengukuran selama pekerjaan berlangsung. |
| Koordinat Detail | Menunjukkan posisi horizontal objek yang dipetakan. |
| Spot Elevation | Menunjukkan ketinggian titik dan membantu pembentukan model permukaan. |
| Breakline | Merepresentasikan perubahan bentuk terrain seperti saluran, lereng, dan tepi perkerasan. |
| Kode / Deskripsi Objek | Membantu membedakan objek saat data masuk ke proses pengolahan dan drafting. |
*Jenis dan kepadatan data yang dikumpulkan disesuaikan dengan kondisi medan, tujuan pemetaan, skala pekerjaan, serta tingkat detail yang dibutuhkan oleh proyek.
F.A.Q Pengukuran & Pemetaan Lapangan
Apa saja yang diukur dalam Survey Topografi?
Pengukuran dapat mencakup koordinat, elevasi, permukaan tanah, jalan, bangunan, drainase, pagar, struktur, breakline, serta objek lain sesuai ruang lingkup dan kebutuhan proyek.
Peralatan apa yang digunakan saat pengukuran topografi?
Peralatan dapat berupa Total Station, GNSS RTK, digital level, prism, dan field controller. Pemilihannya disesuaikan dengan kondisi medan serta kebutuhan pengukuran.
Apakah elevasi setiap titik harus diukur?
Titik yang dibutuhkan untuk membentuk terrain dan merepresentasikan objek dicatat elevasinya sesuai metode survey. Kepadatan titik disesuaikan dengan perubahan medan dan tingkat detail yang diperlukan.
Apa fungsi breakline dalam Survey Topografi?
Breakline digunakan untuk merepresentasikan perubahan bentuk permukaan seperti tepi jalan, dasar dan tepi saluran, puncak lereng, kaki lereng, atau batas perubahan terrain sehingga model permukaan lebih sesuai kondisi lapangan.
Apakah Survey Topografi bisa dilakukan di kawasan industri aktif?
Bisa. Pelaksanaan perlu menyesuaikan akses, prosedur keselamatan, aktivitas operasional, izin masuk area, serta kemungkinan hambatan pengukuran di lokasi.
Apa yang dilakukan setelah pengukuran lapangan selesai?
Data diperiksa dan kemudian masuk ke tahap pengolahan untuk mengelompokkan titik, membentuk breakline dan surface, membuat kontur, serta menyusun peta topografi sesuai kebutuhan proyek.
