Analisis Kondisi Lapisan Batuan Bawah Tanah

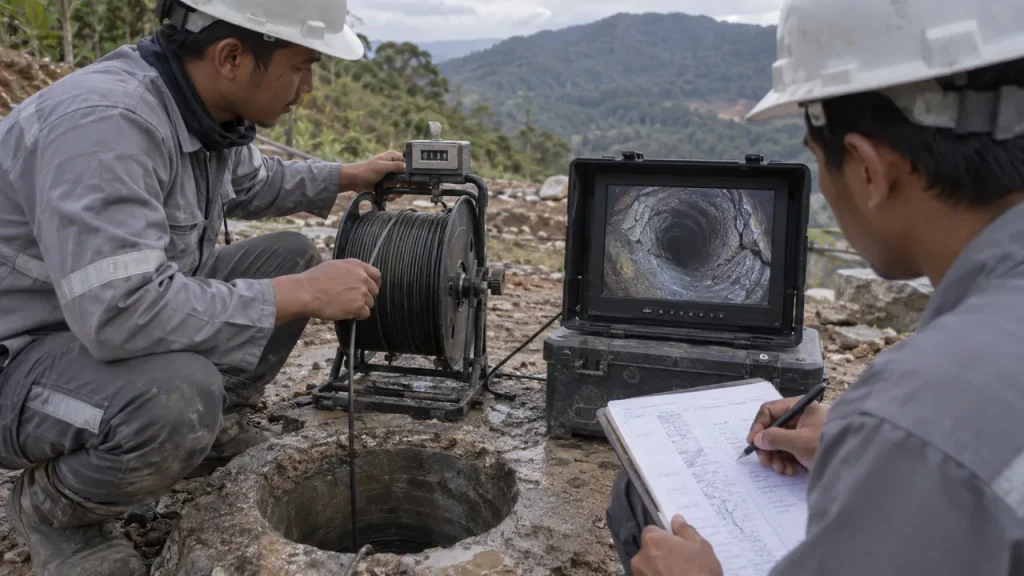

PT. Galaxy Teknik Indonesia melayani analisis kondisi lapisan batuan bawah tanah menggunakan Bore Hole Camera untuk membantu mengamati perubahan visual formasi, rekahan, rongga, serta karakter dinding lubang bor pada bagian open hole.
Pengamatan dilakukan berdasarkan kedalaman dengan memperhatikan perubahan warna, tekstur, pola lapisan, kondisi rekahan, dan fitur geologi lain yang terlihat sebagai data pendukung dalam memahami kondisi bawah permukaan.
Mengamati Perubahan Lapisan Batuan dari Dalam Borehole
Pada sumur atau lubang bor dengan bagian open hole, kamera dapat memperlihatkan kondisi dinding batuan secara langsung. Perubahan warna, tekstur, bentuk permukaan, rekahan, maupun batas antar lapisan dapat diamati pada kedalaman tertentu.
Hasil visual tersebut dapat membantu memberikan gambaran tambahan mengenai variasi kondisi geologi di sepanjang borehole. Temuan kemudian dapat dibandingkan dengan data pengeboran, cutting, log sumur, atau informasi geologi lainnya apabila tersedia.
Proses Analisis Kondisi Lapisan Batuan
Pengamatan dilakukan secara bertahap berdasarkan kedalaman agar perubahan kondisi dinding borehole dapat didokumentasikan dan dibandingkan antar zona.
Penentuan Interval Pengamatan
Kedalaman pemeriksaan ditentukan agar perubahan kondisi lapisan dapat diamati dan dicatat pada interval yang relevan.
Pengamatan Warna & Tekstur
Perubahan warna, tekstur permukaan, ukuran butir yang terlihat, serta karakter visual batuan diamati sepanjang jalur kamera.
Identifikasi Perubahan Lapisan
Perubahan visual antar zona diamati untuk membantu mengenali kemungkinan batas lapisan atau kontak litologi pada kedalaman tertentu.
Pengamatan Rekahan & Rongga
Rekahan, bukaan, rongga, maupun ketidakrataan dinding yang terlihat dicatat bersama kedalamannya sebagai bagian dari kondisi geologi borehole.
Korelasi dengan Data Pendukung
Temuan visual dapat dibandingkan dengan log pengeboran, cutting, core, maupun data geologi lain untuk membantu memperkuat interpretasi kondisi lapisan.
Kondisi Geologi yang Dapat Diamati Secara Visual
Pada bagian open hole, Bore Hole Camera dapat memberikan informasi visual mengenai kondisi batuan dan struktur geologi yang memotong dinding lubang bor.
Perubahan Karakter Batuan
Perbedaan warna, tekstur, serta karakter permukaan dapat membantu menunjukkan adanya perubahan kondisi batuan pada kedalaman tertentu.
Kontak Antar Lapisan
Perubahan visual yang cukup jelas dapat membantu memperkirakan posisi batas atau kontak antara lapisan yang berbeda.
Rekahan Batuan
Rekahan yang memotong dinding borehole dapat terlihat dan dicatat berdasarkan kedalaman serta karakter visualnya.
Rongga atau Void
Rongga, bukaan, atau bagian dinding yang mengalami pelebaran dapat didokumentasikan apabila berada dalam jangkauan visual kamera.
Kondisi Stabilitas Dinding
Permukaan yang tidak rata, pecahan batuan, pelebaran lubang, atau bagian dinding yang terlihat tidak stabil dapat menjadi bagian dari dokumentasi inspeksi.
Borehole camera dapat digunakan sebagai data visual untuk membantu mengidentifikasi perubahan jenis batuan, struktur geologi, dan rekahan di sepanjang lubang bor. Penerapan metode tersebut juga dijelaskan oleh U.S. Geological Survey mengenai geophysical dan video logging.
Informasi yang Diamati dari Lapisan Batuan
| Pengamatan Visual | Informasi yang Diperoleh |
|---|---|
| Warna & Tekstur | Membantu melihat perubahan karakter visual batuan pada setiap kedalaman. |
| Batas Lapisan | Perubahan visual dapat digunakan sebagai petunjuk adanya kontak atau perubahan lapisan. |
| Rekahan | Mencatat posisi kedalaman dan karakter rekahan yang terlihat pada dinding borehole. |
| Rongga / Void | Membantu mendokumentasikan bukaan, rongga, atau pelebaran pada bagian open hole. |
| Kondisi Dinding Borehole | Menunjukkan permukaan kasar, pecahan, perubahan diameter, atau kondisi visual lain di sepanjang lubang bor. |
*Pengamatan lapisan batuan hanya dapat dilakukan pada bagian yang terlihat kamera. Pada sumur yang seluruhnya tertutup casing, formasi batuan di balik casing tidak dapat diamati secara langsung.
F.A.Q Analisis Kondisi Lapisan Batuan Bawah Tanah
Apakah Bore Hole Camera dapat melihat lapisan batuan?
Bisa pada bagian open hole yang dinding batuannya terbuka dan berada dalam jangkauan kamera. Perubahan warna, tekstur, rekahan, maupun batas visual antar lapisan dapat diamati berdasarkan kedalaman.
Apakah jenis batuan dapat ditentukan hanya dari kamera?
Tidak selalu. Kamera memberikan informasi visual yang dapat membantu interpretasi, tetapi penentuan jenis batuan yang lebih pasti sebaiknya dikorelasikan dengan cutting, core, log pengeboran, atau data geologi lainnya.
Apakah rekahan batuan dapat terlihat?
Rekahan yang terbuka atau cukup terlihat pada dinding borehole dapat didokumentasikan dan dicatat kedalamannya selama kondisi visual memungkinkan.
Apakah rongga bawah tanah dapat terlihat dengan kamera?
Rongga atau bukaan yang berpotongan langsung dengan dinding borehole dapat terlihat apabila berada dalam jangkauan dan sudut pandang kamera.
Apakah batuan di balik casing bisa diperiksa?
Tidak. Bore Hole Camera hanya dapat melihat permukaan yang langsung berada dalam jangkauan visual. Apabila sumur tertutup casing, lapisan batuan di balik casing tidak dapat diperiksa secara langsung dengan kamera.
Apa manfaat hasil analisis lapisan batuan?
Hasil visual dapat menjadi data pendukung untuk memahami perubahan kondisi geologi, posisi rekahan, rongga, stabilitas dinding borehole, serta membantu korelasi dengan log pengeboran dan data teknis lainnya.
