Pemasangan Alat Ukur & Monitoring
PT. Galaxy Teknik Indonesia melayani pemasangan alat ukur dan sistem monitoring untuk mendukung pelaksanaan Pumping Test pada sumur produksi maupun sumur observasi.
Peralatan dipersiapkan untuk membantu mencatat muka air, debit pemompaan, waktu, tekanan, serta perubahan kondisi selama tahap drawdown dan recovery sesuai metode pengujian yang direncanakan.
Menyiapkan Sistem Monitoring Sebelum Pumping Test
Data Pumping Test perlu memiliki hubungan yang jelas antara waktu, debit pemompaan, dan perubahan muka air. Karena itu, alat ukur dan titik monitoring perlu dipersiapkan sebelum pengujian dimulai agar pencatatan dapat dilakukan secara konsisten sejak kondisi awal.
Monitoring dapat dilakukan secara manual menggunakan electric water level meter maupun secara otomatis menggunakan pressure transducer dan data logger. Pemilihan peralatan disesuaikan dengan tujuan pengujian, jumlah titik pemantauan, durasi tes, serta kondisi sumur di lapangan.

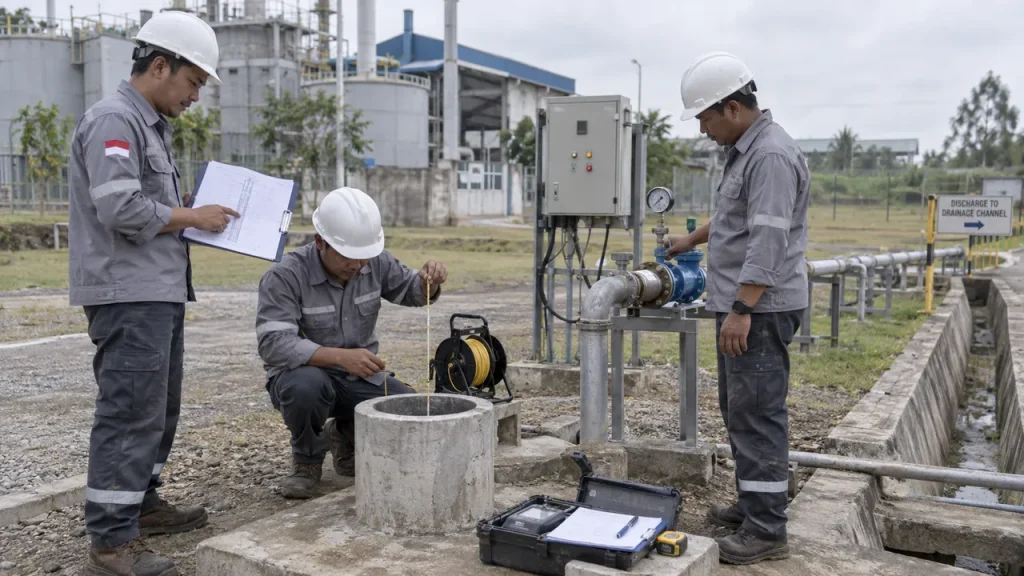

Proses Pemasangan Alat Ukur & Monitoring
Pemasangan dilakukan sebelum pengujian dimulai dengan menentukan titik monitoring serta memastikan setiap peralatan dapat bekerja sesuai fungsi yang dibutuhkan.
Penentuan Titik Monitoring
Titik pengukuran ditentukan pada pumping well serta observation well apabila digunakan, sesuai konfigurasi dan tujuan Pumping Test.
Pemasangan Alat Ukur Muka Air
Water level meter atau pressure transducer dipasang dan diperiksa terhadap titik referensi pengukuran agar perubahan muka air dapat dicatat selama pengujian.
Pemasangan Flow Meter & Pressure Gauge
Flow meter dipasang pada jalur discharge untuk memantau debit pemompaan, sedangkan pressure gauge dapat digunakan sesuai konfigurasi sistem pengujian.
Setup Data Logger & Waktu Pengukuran
Apabila monitoring otomatis digunakan, data logger dikonfigurasi untuk mencatat data berdasarkan interval waktu yang telah ditentukan dan disesuaikan dengan jadwal pengujian.
Verifikasi Sebelum Pengujian
Pembacaan alat, posisi sensor, sambungan kabel, sumber daya, pencatatan waktu, dan kondisi peralatan diperiksa sebelum pompa mulai dijalankan.
Peralatan Monitoring yang Digunakan saat Pumping Test
Jenis alat yang digunakan dapat berbeda berdasarkan metode pengujian, jumlah sumur yang dipantau, durasi tes, serta tingkat detail data yang dibutuhkan.
Electric Water Level Meter
Digunakan untuk melakukan pengukuran muka air secara manual pada pumping well maupun observation well.
Pressure Transducer
Sensor dapat dipasang di dalam sumur untuk membantu mencatat perubahan tekanan yang dikonversikan menjadi perubahan muka air selama pengujian.
Data Logger
Digunakan untuk merekam data sensor secara otomatis berdasarkan interval waktu atau konfigurasi pengukuran yang telah ditentukan.
Flow Meter
Dipasang pada jalur discharge untuk membantu mengetahui dan mengontrol laju pemompaan selama Pumping Test.
Timer & Catatan Lapangan
Waktu setiap pembacaan perlu dicatat sehingga data muka air dan debit dapat dibandingkan terhadap elapsed time selama drawdown maupun recovery.
Monitoring Pumping Test dapat menggunakan electric water level meter, pressure transducer, data logger, serta alat pengukur debit untuk mencatat respons sumur terhadap pemompaan. Referensi mengenai peralatan dan prosedur pengumpulan data dapat dipelajari melalui U.S. Environmental Protection Agency mengenai Aquifer Pumping Tests.
Alat Ukur & Fungsi Monitoring Pumping Test
| Peralatan | Fungsi Monitoring |
|---|---|
| Water Level Meter | Mengukur kedalaman muka air secara manual sebelum, selama, dan setelah pemompaan. |
| Pressure Transducer | Memonitor perubahan muka air secara otomatis melalui perubahan tekanan pada sensor. |
| Data Logger | Menyimpan data pengukuran otomatis berdasarkan waktu selama pengujian. |
| Flow Meter | Mengukur debit air yang dikeluarkan oleh pompa selama Pumping Test. |
| Pressure Gauge | Membantu memantau tekanan pada jalur pemompaan sesuai konfigurasi sistem. |
*Jenis, jumlah, dan konfigurasi alat ukur dapat berbeda tergantung metode Pumping Test, jumlah titik monitoring, kondisi sumur, dan kebutuhan data proyek.
F.A.Q Pemasangan Alat Ukur & Monitoring
Alat apa yang digunakan untuk mengukur muka air saat Pumping Test?
Pengukuran dapat menggunakan electric water level meter secara manual atau pressure transducer yang terhubung dengan sistem pencatatan otomatis, tergantung kebutuhan pengujian.
Apa fungsi pressure transducer?
Pressure transducer digunakan untuk membantu memantau perubahan tekanan air pada kedalaman tertentu yang kemudian digunakan sebagai data perubahan muka air selama pengujian.
Apa fungsi data logger dalam Pumping Test?
Data logger merekam pembacaan sensor secara otomatis berdasarkan waktu sehingga perubahan muka air selama drawdown maupun recovery dapat terdokumentasi secara berurutan.
Apakah pengukuran otomatis masih perlu dicek secara manual?
Pengukuran manual dapat digunakan sebagai pembanding untuk memeriksa hasil sensor otomatis serta membantu memastikan sistem monitoring bekerja sebagaimana direncanakan.
Bagaimana debit Pumping Test diukur?
Debit dapat dipantau menggunakan flow meter atau metode pengukuran lain yang sesuai dengan kapasitas pemompaan, konfigurasi discharge, dan kebutuhan ketelitian pengujian.
Apakah alat monitoring dipasang pada observation well?
Apabila pengujian menggunakan observation well, alat pengukur muka air dapat dipasang pada sumur tersebut untuk memantau respons muka air terhadap pemompaan pada pumping well.
